遠距離水塔水位自動控制，山頂蓄水池水位自動控制，江河水位無線監測，水泵無線遠程控制，水池水位無線遠程傳送，水池水位無線遠程報警。

該系統方案主要針對山頂蓄水池、遠距離水塔自動打水，實現無人看守，無需布線，易于安裝使用，無運行費用。



水池遠程自動供水

水池水位自動控制的原理是根據水位的高低，自動地控制水泵的啟動與停止。水泵和水位的高低是相互反饋的。這樣就可以實現水位自動控制的目的。水位自動控制在一定范圍內，當水位低于預先設定的低水位報警線時使水泵啟動上水；當水位升至預先設定的高水位報警線時，使水泵停止工作。本系統可以隨時的控制水位的高低，防止過量放水或來水。

可實現無人操作，缺水自動上水、水滿自動停水，既方便省事又節約水電資源，不會出現水上滿后沒有及時關掉電源而四處溢流的現象，本裝置安裝方便，使用簡單、徹底解決了手動操作給人們帶來的諸多不便，適用用于工農業自動供水

系統組成

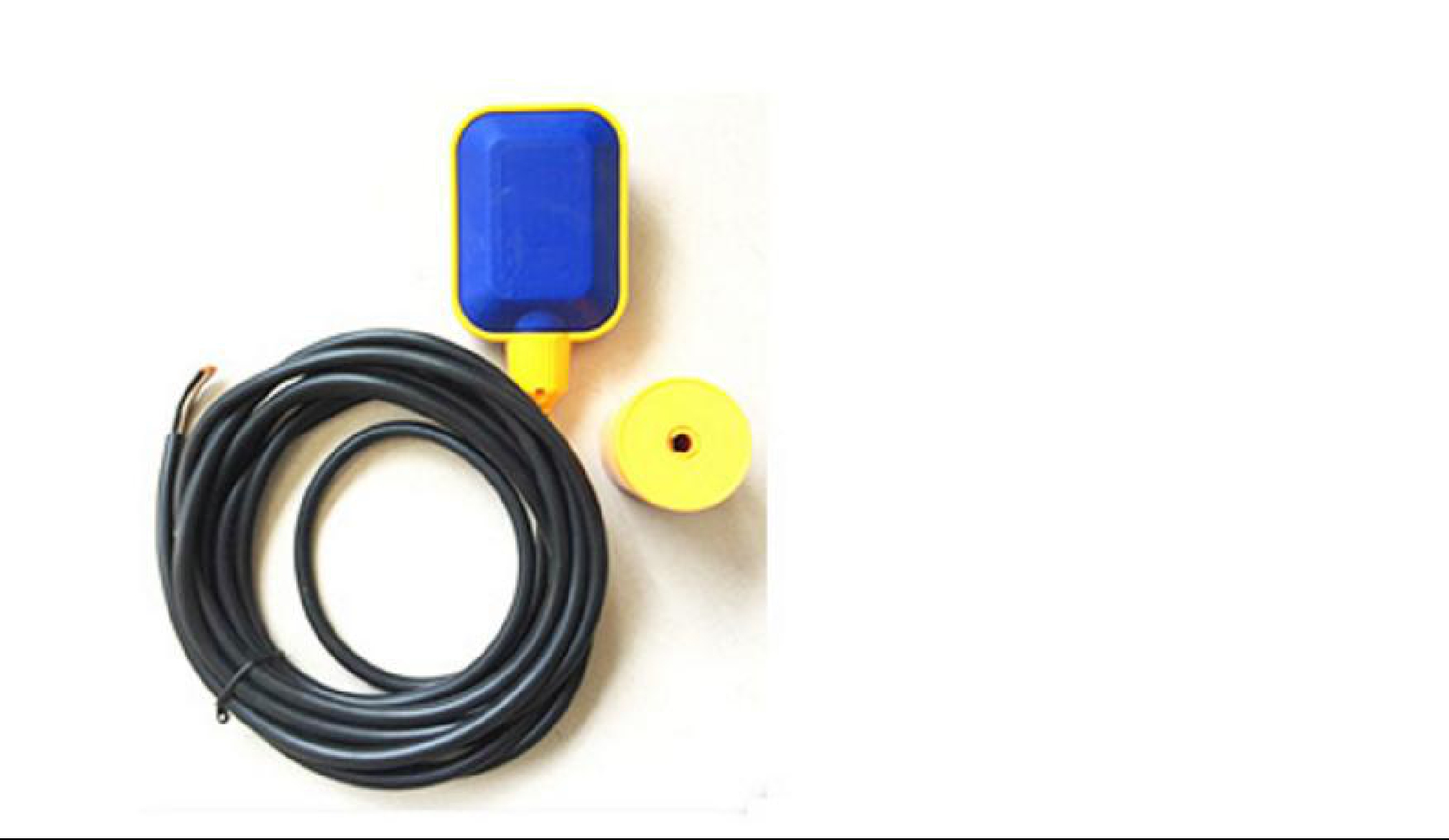

1、浮球開關

浮球開關工作示意圖

2、無線開關量遠傳模塊

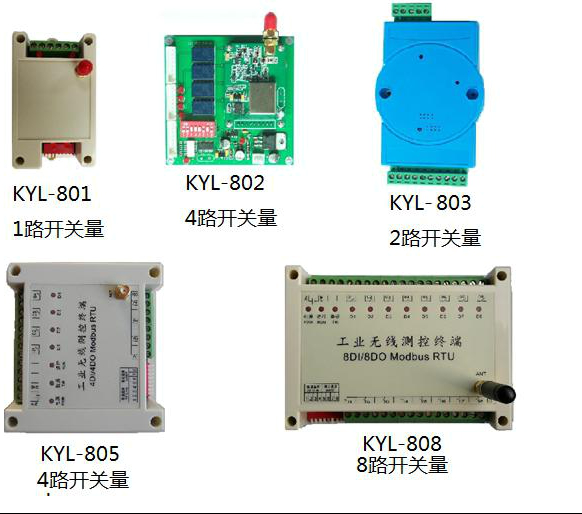

表：開關量模塊選型

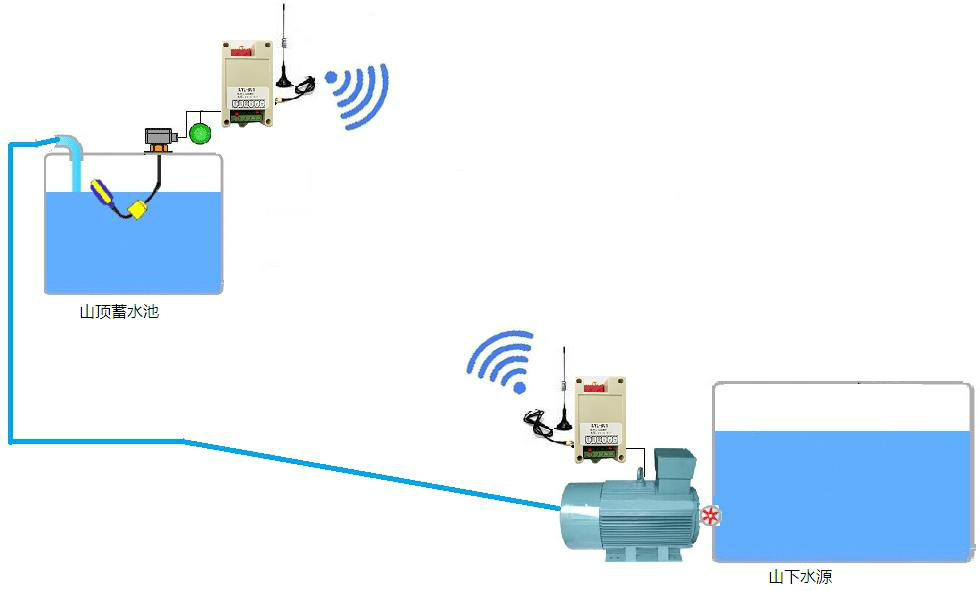

3、系統工藝流程圖

如下圖所示，浮球開關在低水位輸出閉合信號，觸發無線開關量模塊發送閉合信號，山下水

源地無線開關量模塊接收并輸出閉合（觸點容量 220V/5A），水泵啟動；浮球開關在高水位輸出斷開信號，觸發無線開關量模塊發送斷開信號，山下水源地無線開關量模塊接收并輸出斷開，水泵停止工作，從而達到水池水位自動控制的目的。
